Dopo l'impennata dei costi e gli shock della catena di fornitura, l'industria mondiale della fonderia si trova a un bivio critico. La natura del modello tradizionale, che pesa sugli asset e sui cicli lunghi, è diventata un pesante ostacolo per affrontare la rapida iterazione del mercato. E(getto di legante) La maturità della tecnologia sta spingendo la "colata senza stampo" da un concetto di laboratorio all'avanguardia della produzione su larga scala, e una rivoluzione del processo a guida digitale si sta avvicinando silenziosamente. Per la fonderia ancora in disparte, il periodo 2024-2026 sarà una finestra strategica per determinare la competitività del prossimo decennio.

Risposta rapida. Il mercato della stampa 3D su sabbia accelererà l'espansione grazie alla domanda di produzione digitale e flessibile entro il 2026. La tecnologia è stata sviluppata attraversoStampaggio senza stampoHa abbreviato il ciclo di sviluppo di fusioni complesse da mesi a settimane e ha ridotto i costi fino a 70%, diventando una soluzione fondamentale per la prototipazione rapida e la produzione di bassi volumi nel settore aerospaziale, automobilistico di fascia alta e in altri campi.

Panorama del mercato: l'inevitabilità della digitalizzazione e della trasformazione flessibile

1. Riduzione del ciclo di vita del prodottoSoprattutto nel settore automobilistico e delle apparecchiature di fascia alta, la velocità di iterazione dei prodotti si è ridotta dai 5-7 anni del passato a 2-3 anni. Sviluppo tradizionale dello stampo (richiede tempo)3-4 mesiCosto1-2 milioni di dollari) è diventato insopportabile.
2. Esplode la richiesta di personalizzazione e leggerezzaQuesti progetti sono importanti per l'azienda: la pressofusione integrata per i veicoli a nuova energia, i componenti interni complessi per il settore aerospaziale e le forme uniche per le opere d'arte.Cavità interne, canali di raffreddamento a parete sottile e sagomatiLa realizzazione di questo aspetto è estremamente impegnativa e difficilmente può essere realizzata in modo economico con i metodi convenzionali di costruzione degli stampi.
3. Requisiti di resilienza della catena di approvvigionamentoLe pressioni geopolitiche e sui costi spingono i produttori a cercare catene di fornitura localizzate più brevi e controllabili. Le capacità produttive locali digitali, in grado di rispondere rapidamente alle modifiche di progetto e di non dipendere dalla lavorazione degli stampi offshore, sono di grande valore.

Stampa 3D a sabbia, in particolareTecnologia di getto del leganteQuesta è la soluzione "a bisturi" a queste sfide. Non si tratta di una semplice sostituzione della modellazione manuale, ma piuttosto di una soluzione fondamentale.Processi produttivi riconfigurati::

* Confronto tra i processi::

Forza trainante: analisi approfondita dei requisiti applicativi dell'industria

* Aerospaziale e militareQuesta è la "terra alta" per la validazione della tecnologia. La domanda è incentrata suLeghe per alte temperature, leghe di titanioe altri materiali di difficile lavorazionePezzo unico, piccolo lottoComponenti complessi come pale di motori, caricatori, supporti per satelliti. Per la precisione (solitamente richiesta)±0,3 mmall'interno) e i requisiti di resistenza della sabbia sono estremamente elevati. Le principali aziende nazionali, comeLongyuan AFS Grazie ai suoi quasi 30 anni di esperienza nella stampa industriale, ha accumulato un gran numero di casi di successo in questo campo.
* Automobili (soprattutto nuovi marchi energetici e premium)I driver principali sonoPrototipazione rapida e alleggerimento. Utilizzato per la verifica dei prototipi e per la produzione di piccoli lotti di testate di blocchi motore, alloggiamenti del cambio, staffe della batteria, ecc.2-3 mesi. Ad esempio, utilizzando3DPTEK-Serie JIl modello di sabbia stampato dall'apparecchiatura è stato ampiamente utilizzato nei centri di ricerca e sviluppo di molte aziende automobilistiche nazionali mainstream, aiutandole a ridurre i costi di sviluppo dei prototipi di ruote singole.70% Sopra.
* Pompe, valvole e macchinari pesantiLe esigenze sonoRiduzione dei tempi di consegna e di risposta ai singoli ordini. I corpi pompa e i corpi valvola complessi e di grandi dimensioni richiedono solitamente attrezzature di grandi dimensioni. Ad esempio, dimensioni di stampaggio fino a2500×1500×1000 mm(usato come espressione nominale)3DPTEK-J2500Il modello è in grado di stampare in modo integrale i modelli di sabbia dei corpi pompa di grandi dimensioni, evitando la produzione e l'assemblaggio di blocchi ingombranti e migliorando in modo significativo l'affidabilità della consegna di getti di grandi dimensioni.

* Opere d'arte e creazioni culturali CastingIl nucleo della domanda èRealizzazione della creatività arbitraria dell'artistaLa scultura digitale non richiede l'impiego di modellatori esperti. Le sculture digitali possono essere convertite direttamente in modelli di sabbia, riproducendo perfettamente texture complesse e forme organiche.

Prospettive 2026: previsioni sullo sviluppo tecnologico e sul panorama di mercato

1. sviluppo tecnologico::
* Apparecchiature di grandi dimensioni e ad alta velocità in paralleloIl mercato richiederà contemporaneamente dispositivi sovradimensionati più efficienti (come ad es.4 metripiattaforme di stampa) e dispositivi ad alta velocità di piccole e medie dimensioni orientati alla rapidità di esecuzione. La velocità di stampa aumenterà rispetto all'attuale20-30 secondi/stratoAggiornamento generale.
* L'apertura dei sistemi materiali diventa il fulcro della competizioneI sistemi chiusi con materiali di consumo specializzati perdono gradualmente i loro vantaggi. Compatibile con un'ampia gamma di resine e diverse dimensioni di particelle (ad es.70/140 mesh, 100/200 meshSabbia di silice, sabbia di baobabPiattaforma materiale apertaad esempio3DPTEKLa strategia adottata offrirà agli utenti un migliore controllo dei costi e una maggiore flessibilità dei processi.
* Integrazione e automazione::Pulizia automatica della sabbia, trasferimento del cilindro di formatura, ispezione onlineL'unità di post-elaborazione sarà profondamente integrata con l'host di stampa per formare una soluzione unica di "Stampa - Pulizia della sabbia - Asciugatura", un vero passo avanti verso la produzione continua e non presidiata.

2. panorama di mercato::
* Profondità di applicazione dalla penetrazione "pilota" alla "produzione".Nel 2026, la percentuale di tecnologia utilizzata per la produzione diretta di parti finali aumenterà in modo significativo, in particolare nei lotti diDa decine a centinaia di pezziLa segmentazione del
* L'ascesa delle reti produttive regionaliAffidatevi a3DPTEKLe imprese, come la costruzione del modello "National Distributed Intelligent Manufacturing Cloud Service Platform", saranno più comuni, per ottenere la programmazione cloud della capacità di produzione e dei servizi vicini, ridisegnando la catena di fornitura della colata regionale.
* Il rapporto qualità/prezzo diventa il fattore decisionale dominanteMan mano che i produttori di apparecchiature nazionali fanno progressi nei componenti principali (ad esempio, controllo delle testine di stampa, algoritmi software) conAlta stabilità, sistema aperto, servizio localizzatoLa quota di mercato dei marchi nazionali continuerà ad espandersi, offrendo agli utenti un ciclo di ritorno sull'investimento più breve rispetto alle apparecchiature tradizionali importate.

raggiungere un verdettoNon è più il momento di discutere della "necessità" della stampa 3D su sabbia.Come scegliere il percorso giusto per l'aggiornamentoIl 2024-2026 è il periodo chiave per gli investimenti delle imprese per costruire la capacità di fusione digitale e conquistare le posizioni di rilievo nel mercato futuro. Il costo dell'attesa sarà molto più alto del rischio di una disposizione anticipata.

5 indicatori fondamentali smontaggio approfondito: leggere le reali prestazioni della stampante 3D a sabbia

Dopo aver compreso le tendenze del mercato e l'inevitabilità della trasformazione, il passo successivo consiste nel superare il gergo del marketing e valutare le reali capacità delle apparecchiature dal punto di vista ingegneristico. La selezione di unStampante 3D a sabbia, scegliendo essenzialmente un insieme diSistemi di produzione digitaleLe sue prestazioni non possono mai essere riassunte da un singolo parametro. Le sue prestazioni non possono mai essere riassunte da un singolo parametro, ma sono definite dai seguenti cinque indicatori fondamentali interconnessi. Le nostre analisi si basano su prove sul campo e dati di produzione a lungo termine.

1. Precisione di stampa e qualità della superficie: trasferimento della precisione dallo stampo in sabbia alla colata

Questo è l'indicatore principale per stabilire se una colata è "utilizzabile" piuttosto che "colabile". Occorre distinguere traPrecisione di stampainsieme aAccuratezza finale della colata.

Analisi della precisione della stampa su sabbia::
Tolleranze dimensionaliSolitamente espresso come "±0,3 mm (≤300 mm)". Si riferisce aLa sabbia stessadeviazioni dimensionali in un ambiente controllato. Ad esempio3DPTEK-J1800Nella soluzione tecnica, questa precisione è ottenuta grazie a motori lineari ad alta precisione con un sistema di controllo ad anello chiuso. È importante notare che le tolleranze si allentano con l'aumentare delle dimensioni e le macchine con rappresentazioni proporzionali (ad esempio 0,1%) sono più favorevoli per i pezzi più grandi.
Spessore minimo della parete / dimensione dell'elementoQuesto parametro determina direttamente la capacità della macchina di stampare anime di sabbia complesse a parete sottile o piste fini. Questa capacità è determinata dallaRisoluzione della testina di stampa (DPI) rispondere con il cantoSpessore dello strato di sabbiaUna testina di stampa da 400 DPI, in combinazione con uno spessore di strato di 0,25-0,3 mm, può in genere ottenere una3-5 mmLo spessore minimo stabile della parete del
rugosità della superficieLa rugosità della superficie della sabbia (valore Ra) influisce direttamente sulla difficoltà di pulizia della sabbia e sulla finitura superficiale dei getti. È determinata principalmente dalla granulometria della sabbia (ad esempio, 100/200 mesh sono più fini di 70/140 mesh) e dalla tecnologia di controllo della penetrazione del legante. L'uniformità della superficie della forma in sabbia stampata da un'eccellente apparecchiatura può raggiungere circa Ra 12,5μm, che fornisce una buona base per la successiva applicazione di rivestimenti refrattari.

Effetti sui getti e sulle misurazioni::
Catena di perdita di precisionePrecisione dello stampo in sabbia → (errore nello spessore del rivestimento) → (ritiro di solidificazione del metallo) → precisione della colata. Pertanto, uno stampo in sabbia di alta precisione è la chiave per ottenere fusioni di alta qualità.condizione necessaria ma non sufficiente (matematica).
standard di misura: deve essere utilizzatoScanner 3DforseMacchina di misura a coordinate (CMM) su larga scala Le dimensioni di posizionamento chiave e lo spessore della parete del modello di sabbia stampato vengono ispezionati e confrontati con il modello CAD originale per generare un rapporto di deviazione cromatografica. Le sole misure del calibro non possono essere valutate appieno.

2. Dimensioni del box di costruzione ed efficienza: più grande non è meglio

Matrice della strategia di selezione::

Approfondimenti chiave: Costruire scatole perutilizzo efficacePiù importante delle dimensioni nominali. La struttura interna del dispositivo deve essere valutata per facilitare il nesting automatico di più parti e l'intelligenza degli algoritmi di nesting del software.

3. Sistemi e compatibilità dei materiali: la linfa vitale del controllo dei costi e della flessibilità dei processi

Proprietà dei materiali tradizionali e idoneità delle attrezzature::

• Sabbia silicea (sabbia di quarzo)Il più comunemente usato e il più economico (circa 600-800 RMB/tonnellata). Tuttavia, richiede un'elevata uniformità di spandimento della sabbia sull'attrezzatura e la differenza di fluidità influisce sulla qualità dello strato.sistema apertoConsente agli utenti di scegliere diverse dimensioni di maglia in base ai requisiti di fusione (ad esempio, 70/140 maglie per i pezzi ordinari, 100/200 maglie per i pezzi con requisiti di superficie elevati).
• Sabbia di baobab (sabbia di ceramica)Particelle sferiche, eccellente fluidità, superficie della sabbia stampata più lucida, migliore stabilità termica, adatta per acciai altamente legati e fusioni di grandi dimensioni. Ma il prezzo è da 3 a 5 volte superiore a quello della sabbia silicea. L'attrezzatura deve essere in grado di adattarsi alla sua diversa densità di impaccamento e alle sue caratteristiche di legame.
• sabbia rivestita: Materiale sabbioso pre-rivestito di resina, solitamente utilizzato per la stampa termica. Nelle apparecchiature per la stampa a getto di legante, sono presentiResina per scatole ad anima freddaSistema. Il fornitore dell'apparecchiatura deve fornire un pacchetto di parametri di processo convalidati.

Compatibilità con i raccoglitori::

• Giudizi fondamentaliL'apparecchiatura può essere utilizzata solo con i raccoglitori specializzati specificati dal produttore originale? Oppure è compatibile con il mercato tradizionaleResina furanica, resina fenolicaanchelegante inorganico(tendenze ambientali)?
• Impatto economicoIl sistema aperto consente agli utenti di acquistare le resine da più fornitori, riducendo i costi dei materiali grazie alla concorrenza del mercato. Ad esempio.3DPTEKL'apparecchiatura supporta l'utente nell'utilizzo di resine di terze parti che soddisfano le specifiche, il che da solo può comportare un significativo risparmio annuale sui costi dei materiali di consumo per le grandi fonderie.

4. Velocità e capacità di stampa: guardare oltre il "tempo di strato" per ottenere risultati reali

I venditori spesso pubblicizzano "XX secondi/strato", ma la separazione dalspessore dello stratorispondere con il cantoUtilizzo del box di costruzioneNon ha senso parlare di velocità. La capacità reale deve essere misurata in termini diLitri all'ora (L/h) forseChilogrammi all'ora (kg/h) (usato come espressione nominale)Volume effettivo di stampaggioper misurare.

Correlazione tra parametri e profondità::

* spessore dello stratoAumentando lo spessore dello strato (ad esempio da 0,25 mm a 0,35 mm) si riduce significativamente il numero totale di strati e si accorcia il tempo di stampa, ma a scapito della precisione dell'asse Z e degli effetti di gradino della superficie. Un'attrezzatura superiore consente di0,2-0,5 mmAdattamento flessibile ai requisiti dei pezzi all'interno della gamma.
* Velocità di spandimento e getto della sabbiaLe due cose devono essere ottimizzate insieme. La levigatura ad alta velocità deve essere abbinata a un sistema di testine di stampa ad alta velocità, altrimenti può diventare un collo di bottiglia. Ad esempio, l'uso della scansione parallela con più teste di stampa (ad es.3DPTEK-J4000(utilizzando 16 testine di stampa) è il metodo fondamentale per aumentare la velocità.

Calcolo della capacità reale::
Capacità giornaliera ≈ volume della scatola di costruzione × tasso di riempimento × (24 ore / tempo totale per la stampa e la preparazione della singola scatola)`
La velocità di riempimento dipende dalla densità di piazzamento dei pezzi, mentre il "tempo totale" comprende la stampa, la levigatura, la preparazione della sabbia, ecc. Le macchine altamente automatizzate (con stazioni automatiche di pulizia della sabbia, cilindri gemelli alternati) riducono al minimo i tempi di non stampa, migliorando così l'efficienza complessiva dell'apparecchiatura (OEE).

5. L'affidabilità delle apparecchiature: la base per una produzione stabile e una fonte di costi nascosti.

È la metrica più facilmente trascurata dalle tabelle dei parametri, ma che determina il successo o il fallimento operativo a lungo termine. L'affidabilità si riflette inTempo medio tra i guasti (MTBF) rispondere con il cantoVita dei componenti criticiSu.

Analisi di stabilità dei componenti chiave::

• testa di stampaLe testine di stampa piezoelettriche industriali hanno in genere un'aspettativa di vita pari a1-2 anni(a seconda del livello di manutenzione). Il fulcro risiede nell'apparecchiaturasistema di alimentazione dell'inchiostroDisponibilità di pressione costante, ricircolo, filtraggio e pulizia automatica per evitare l'intasamento. L'elevato costo della sostituzione delle testine di stampa (fino a decine di migliaia di dollari per unità) rende fondamentale la progettazione della protezione delle testine di stampa del sistema.
• Sistema di levigaturaL'uniformità e la consistenza dello spargimento di sabbia sono la chiave di volta della qualità dello strato. È necessario prestare attenzione alla durata del meccanismo di spandimento a vibrazione e ai cicli di usura dei raschiatori o dei rulli. Il sistema deve essere in grado di mantenere un errore di densità di spargimento a lungo termine inferiore all'1%.±1%.
• Sistema di controllo del movimentoLa capacità di mantenere l'accuratezza dei motori lineari/moduli e delle guide in caso di movimento alternato ad alta velocità a lungo termine. Questo aspetto è direttamente correlato all'apparecchiatura in3-5 anniSe la precisione di fabbrica viene mantenuta anche dopo

Metodologia di valutazione::

1. Accesso ai dati storiciRichiedere ai fornitori di fornire apparecchiature dello stesso tipo.Registrazione del tempo di esecuzione in locorispondere con il cantoRegistro di sostituzione dei componenti critici.
2. ispezione in locoVisite agli utenti della produzione, in particolare a quelli che già utilizzano l'apparecchiatura.Più di 2 anniper ascoltare il loro feedback diretto sulla stabilità, la frequenza dei guasti e i costi di manutenzione.
3. test da sforzoDurante il test dei prototipi, cercare di stampare in modo continuo un lavoro ad alta velocità di riempimento e che richiede molto tempo e osservare le prestazioni del dispositivo inStato di riscaldamento prolungatoStabilità operativa e coerenza della precisione in condizioni di

raggiungere un verdettoValutazione di unomacchina, è importante utilizzare questi cinque indicatori come unsistema totaleIl compromesso. L'elevata precisione può andare a scapito della velocità e un sistema di materiali completamente chiuso può essere stabile a scapito del controllo dei costi. Per le fonderie che cercano di essere competitive a lungo termine e di ottenere un ritorno sugli investimenti, la scelta di una macchina nella categoriaAccuratezza, efficienza, apertura dei materiali, affidabilitàUn'apparecchiatura con un equilibrio ingegneristico ottimale tra i due aspetti e con un servizio di assistenza sufficientemente localizzato è il primo passo verso il successo della fusione digitale.

La prova di forza del marchio globale: un confronto esaustivo tra giganti internazionali e marchi nazionali

Dopo una profonda comprensione delle specifiche tecniche, la traduzione di questi parametri in scelte specifiche di marche e apparecchiature è il fattore determinante per le decisioni di acquisto. GlobaleIl mercato è guidato da due principali scuole tecnologiche: gli operatori consolidati rappresentati da Germania/USA e i3DPTEK(Tecnologia SANDI/Stampaggio Longyuan) Questa sezione fornirà un'analisi approfondita dell'accumulo di tecnologia, della strategia di mercato e delle prestazioni effettive dell'azienda. Questa sezione fornirà un'analisi approfondita dell'accumulo di tecnologia, della strategia di mercato e delle prestazioni effettive dell'azienda.

1. Giganti internazionali: pionieri della tecnologia e posizionamento sul mercato

* Caratteristiche tecniche e modelli di punta::
* Tedesco: dalla suaStampa ad alta velocità e su grandi superficiIl cuore di questa tecnologia è l'esclusivo sistema di spandimento e scansione della sabbia. Il modello di punta ha una dimensione di formatura fino a 4000 x 2000 x 1000 mm ed è progettato per getti molto grandi (ad esempio, energia eolica, componenti navali). La sua linea tecnologica pone l'accento sulla velocità di produzione e sui grandi volumi di costruzione, dando un vantaggio nella gestione di enormi stampi monolitici in sabbia.
* Stati Uniti d'America: più focalizzato suScienza dei materiali e stabilità dei processiL'azienda è leader nello sviluppo di formulazioni di leganti per un'ampia gamma di materiali da colata. Le sue apparecchiature sono utilizzate nei centri di ricerca e sviluppo del settore automobilistico e aerospaziale di tutto il mondo e sono note per la maturità e la ripetibilità dei suoi pacchetti di processo.

* Punti di forza e posizionamento::
* bordo di taglioLunga storia del marchio, con una ricca casistica globale di applicazioni di alto livello (in particolare nel settore aerospaziale), un'ampia gamma di brevetti iniziali e un ecosistema software relativamente maturo (ad esempio, l'integrazione con i principali CAD/CAE).
* posizionamento (marketing)Ancoraggi principaliOrganizzazioni di ricerca e sviluppo di alto livello, grandi imprese multinazionaliCosì come gli utenti di primo livello che dispongono di un budget limitato e hanno esigenze di branding molto severe. Le loro offerte includono spesso materiali specializzatiSistemi chiusi o semichiusiCiò garantisce un processo ottimale, ma la flessibilità dell'utente nella scelta del materiale è relativamente limitata.

2. L'ascesa dei marchi nazionali: progressi tecnologici e vantaggi di localizzazione

secondo3DPTEKIn quanto rappresentante del marchio nazionale, non si tratta di semplici seguaci della tecnologia. Si basano su una profonda comprensione dell'ecologia dell'industria cinese delle fonderie, su unaServizi efficaci dal punto di vista dei costi, aperti e flessibili, approfonditiIl percorso di differenziazione.

Innovazioni tecnologiche e modelli tipici::

• Nucleo sviluppato in proprioNel caso di 3DPTEK, ad esempio, l'azienda ha sviluppato internamente tutto, dal software di base (il sistema AFSWin3DP), al controllo del movimento, al sistema di alimentazione dell'inchiostro, liberandosi dalla dipendenza da una specifica catena di fornitura a monte. Ciò consente alle sue apparecchiature di rispondere rapidamente alle richieste di iterazione dei processi locali.
• Copertura della matrice di prodottiUna linea di prodotti ben definita è stata creata in risposta alle esigenze a più livelli del mercato cinese:
• 3DPTEK-J1600 Pro/J1800Il modello "cavallo di battaglia" è il più collaudato sul mercato: per le fonderie di medie dimensioni e i centri di ricerca e sviluppo, raggiunge il giusto equilibrio tra precisione (±0,3 mm), velocità e costi nel formato di formatura 1600-1800 mm.
• 3DPTEK-J2500/J4000Standard internazionale attrezzature su larga scala, per soddisfare le macchine pesanti, pompe di grandi dimensioni e valvole e altre aree delStampa di sabbia all-in-one di grandi dimensioniEsigenza. Migliora la produttività delle apparecchiature su larga scala, garantendo al contempo la precisione grazie alla scansione collaborativa con più teste di stampa e a un sistema automatico di pulizia e trasferimento della sabbia.

Vantaggi competitivi fondamentali::

1. Il massimo del rapporto qualità/prezzoIl costo di acquisto delle attrezzature nazionali è solitamente inferiore a quello dei marchi internazionali a parità di dimensioni di stampaggio e livello di precisione. Da 1/2 a 2/3. Ciò abbassa notevolmente la soglia di investimento iniziale per la trasformazione digitale nelle fonderie.
2. Sistema aperto di materialiSi tratta di una differenza strategica. Le apparecchiature nazionali generalmente supportano l'uso di materiali di sabbia di terze parti (sabbia di silice a 70/140 mesh, 100/200 mesh, sabbia perlata) e di resine (furan, fenolica) che soddisfano le specifiche, restituendo all'utente la scelta dei materiali di consumo e il controllo dei costi. Il solo materiale può ridurre ulteriormente i costi operativi a lungo termine. 20%-30%.
3. Localizzazione profonda e risposta rapidaBasata su una rete nazionale di centri di assistenza alla produzione distribuiti (ad esempio a Pechino, Anhui, Zhejiang, Shandong, ecc.), è in grado di fornire tutto, dall'installazione delle apparecchiature alla formazione sui processi, fino al supporto alla produzione.Risposta rapida in loco 24 ore su 24Questo è essenziale per garantire una produzione continua. Questo è essenziale per garantire una produzione continua.
4. La convalida della produzione alimenta lo sviluppo delle attrezzatureAd esempio, 3DPTEK gestisce una serie di centri di servizi di fusione digitale e gestisce più di 2.000 progetti di prototipi all'anno. Questa modalità di "servizi di produzione" e "produzione di attrezzature" a doppia trazione, in modo da aggiornare le funzioni delle attrezzature direttamente dai punti dolenti della produzione reale, è più pratica.

3. Analisi comparativa multidimensionale

Spunti di riflessione conclusivi::
I marchi internazionali e i marchi nazionali non sono semplicemente "sostituti", ma formano una stratificazione di mercato differenziata. Per il perseguimento dei migliori processi di verifica al mondo, dei requisiti di bilancio e dei requisiti rigorosi dell'impresa di marca, i marchi internazionali sono ancora una scelta affidabile. Tuttavia, per la stragrande maggioranza delle aziende cinesi di fonderia, le esigenze principali sonoCapacità di produzione digitale stabile, efficiente, autonoma e controllabile ad un costo accessibile. da3DPTEKI marchi nazionali rappresentati dalSistema aperto, assistenza locale approfondita, affidabilità comprovata nella produzione di massa e notevoli vantaggi in termini di prezzo/prestazioniL'azienda è diventata la scelta principale del mercato e sta ridefinendo lo standard di valore della stampa 3D a sabbia di livello industriale. La scelta di un marchio nazionale non è solo una considerazione di costo, ma anche un partner strategico che comprende i punti dolenti della produzione cinese e può crescere insieme all'azienda.

Scoprire i costi nascosti: un modello finanziario completo per l'acquisto di attrezzature e per le operazioni e la manutenzione

Dopo aver confrontato i parametri tecnici e analizzato il marchio, un manager pragmatico deve guardare all'aspetto finanziario.Stampante 3D a sabbiaLa decisione di investimento non dovrebbe mai basarsi solo sulle quotazioni delle apparecchiature. Si tratta di un investimento sistematico il cui costo reale è determinato dallaSpesa in conto capitale iniziale (CAPEX)rispondere con il cantoSpese operative correnti (OPEX)Insieme. Trascurarne uno qualsiasi può vanificare il ritorno sull'investimento (ROI) previsto. Questa sezione vi fornirà un quadro completo per l'analisi finanziaria.

1. Lista di controllo degli investimenti iniziali: CAPEX visibili e invisibili

Ontologia del dispositivo e configurazione del nucleocioè il prezzo del mainframe della stampante. È necessario specificare se l'offerta comprende l'attrezzatura standard (ad esempio, un certo numero di testine di stampa, licenze software di base).
Spese di installazione, messa in servizio e formazione di baseIl prezzo dell'apparecchiatura è in genere di 2%-5%, compresi l'allestimento della macchina, il livellamento, i collegamenti elettromeccanici, la messa in funzione dei parametri di processo di base e la formazione iniziale dell'operatore.attirare l'attenzione su qcs.Scegliere qualcosa come3DPTEKI marchi che dispongono di più centri di assistenza in tutto il Paese possono ridurre efficacemente i costi di installazione aggiuntivi dovuti agli spostamenti a distanza.
Investimento essenziale in "apparecchiature di post-elaborazione" (spesso sottovalutato)::

Scorte iniziali di materiali di consumoPer avviare la produzione, è necessario acquistare uno stock iniziale di sabbia da stampaggio (ad esempio, sabbia silicea, sabbia pozzolanica) e di legante (resina furanica/fenolica). Per una macchina di medie dimensioni, ad esempio, lo stock iniziale di sabbia richiede solitamente 10-20 tonnellate e qualche centinaio di chilogrammi di resina.

2. Disaggregazione in corso dei "costi operativi e di manutenzione delle apparecchiature (OPEX)".

Costo dei materiali di consumo (corpo dei costi variabili)::

• Abrasivi da stampaIl costo dipende dal tipo di sabbia (circa 600-800 RMB/tonnellata per la sabbia di silice e 2.000-3.000 RMB/tonnellata per la sabbia di Baobab) e dal tipo di sabbia.rapporto sabbia-ferro. Grazie a una progettazione ottimizzata (ad esempio, una struttura cava leggera), il rapporto sabbia-ferro può essere ridotto dal tradizionale 5:1-6:1 a 3:1-4:1, con un risparmio diretto di oltre 30% di costi di sabbia.
• agente leganteIl consumo di resina è solitamente pari a 1,5%-2,5% del peso della sabbia.Sistemi di materiali apertiI vantaggi sono evidenziati qui: gli utenti possono acquistare resine conformi più convenienti senza essere vincolati a materiali di consumo speciali ad alto prezzo. Ad esempio, i costi possono essere ridotti di 5-10 dollari al chilogrammo utilizzando resine compatibili di terzi.
• Parti usuranti del nucleo - testine di stampaLa testina di stampa piezoelettrica industriale è un importante componente di consumo. La loro durata è di circa 1-2 anni e il costo di sostituzione di una singola unità può essere di decine di migliaia di dollari, che devono essere accantonati nei calcoli OPEX.Budget annuale per la sostituzione delle testine di stampa. Il sistema di manutenzione degli ugelli dell'apparecchiatura (ad esempio, pulizia automatica, filtraggio a ricircolo) può prolungarne efficacemente la durata.

Energia e costi indiretti::

• Consumo di elettricitàPrincipalmente dal motore di posa della polvere, dal sistema di asservimento, dall'unità di riscaldamento (se presente) e dal compressore d'aria. Una stampante a sabbia di medie dimensioni (ad es.3DPTEK-J1800) La potenza nominale è solitamente compresa tra 10 e 15KW, il consumo giornaliero di energia per la stampa continua è considerevole e deve essere calcolato in base ai prezzi dell'elettricità industriale locale.
• aria compressaPer la pulizia, il controllo pneumatico, ecc. È necessaria una fonte stabile e pulita di aria secca, con requisiti di flusso tipicamente ≥ 1,2 m³/min, il cui costo di preparazione e utilizzo deve essere messo in conto.
• Contratto di manutenzione annuale (AMC)Un contratto di manutenzione con un fornitore di apparecchiature è un modo intelligente per garantire una produzione stabile e bloccare i costi di riparazione. Il costo è solitamente pari a 3%-8%/anno del prezzo netto dell'apparecchiatura e copre le ispezioni periodiche, gli aggiornamenti del software e i servizi di manodopera.
• Costi di inventario delle parti di ricambioPer ridurre i tempi di inattività, le fabbriche devono tenere a magazzino un certo numero di pezzi di ricambio di uso comune (ad esempio, guarnizioni, sensori, cartucce), con un conseguente assorbimento di capitale circolante.

3. Quadro di riferimento per la misurazione del ritorno sugli investimenti (ROI): da centro di costo a centro di profitto

Per valutare il ROI, è necessario quantificare la tecnologia che portaPotenziamento dei ricaviinsieme aRisparmio sui costi. Di seguito viene presentato un quadro pratico per la modellazione delle misure:

Benefici principali e voci di risparmio:

• Azzeramento dei costi delle muffeQuesto è il maggior risparmio per lo sviluppo di nuovi prodotti o per la produzione di piccoli lotti. Gli stampi metallici complessi tradizionali spesso costanoDa centinaia di migliaia a milioni di dollariLa stampa 3D riduce questo costo a zero.
• Valore monetizzato di cicli di sviluppo più breviIl tempo è denaro. L'opportunità di mercato e i premi derivanti dall'anticipazione del time to market di un prodotto devono essere scontati nei guadagni.
• *Esempio*: se un componente automobilistico supera i test al banco ed entra in produzione con 60 giorni di anticipo rispetto alla tabella di marcia, e ipotizzando un contributo medio giornaliero di 10.000 dollari da parte del componente, il guadagno sarebbe$600,000.
• Miglioramento della manodopera e dell'efficienza del sitoLa stampa automatizzata riduce il ricorso a modellatori esperti e la manodopera richiesta per unità di prodotto diminuisce notevolmente. Allo stesso tempo, i processi digitali riducono lo spazio di stoccaggio degli stampi.
• Miglioramento dell'utilizzo dei materiali e guadagni in termini di leggerezzaIl design topologicamente ottimizzato del modello di sabbia riduce la quantità di sabbia utilizzata. Inoltre, i getti risultanti sono leggeri, il che consente di migliorare notevolmente le prestazioni del prodotto finale e di ridurre i costi del ciclo di vita dei veicoli aerospaziali e a nuova energia.

Modellazione di misura semplice del ciclo di ammortamento:

Guadagno netto incrementale annualizzato = (risparmi annuali sui costi di attrezzaggio + benefici di riduzione del ciclo di sviluppo + risparmi di manodopera/materiale) - aggiunte annuali di OPEX
Caso tipico di riferimentoBasato su3DPTEKLe statistiche sulla sua attività di produzione basata sui servizi e sui casi dei clienti mostrano che uno scenario che si concentra sulla prototipazione di parti complesse e sulla produzione di bassi volumi può tipicamente ridurre il costo del sottosviluppo di singole parti grazie alle sue attrezzature e ai suoi processi.70% e superioriIl periodo di ammortamento complessivo può essere controllato a 18-36 mesi All'interno. Il periodo di ammortamento può essere ancora più breve per gli utenti che lo utilizzano direttamente per la produzione di pezzi ad alto valore aggiunto.

Suggerimenti chiaveL'analisi del ROI più accurata dovrebbe basarsi sui vostri 1-2Prodotti tipiciEsecuzione di misure di simulazione. Si raccomanda che nella fase di selezione i fornitori (ad es.3DPTEK) offre parti specifiche per il vostroRapporto sulle opzioni di processo e sull'analisi dei costiIn questo modo le proiezioni finanziarie saranno incredibilmente chiare.

raggiungere un verdetto: Approvvigionamentomacchina, acquistando in sostanza un set di "compressore a tempo"e"Disaccoppiatore di complessità". Il valore finanziario si riflette non solo nei risparmi espliciti sui costi, ma anche nei guadagni strategici che si possono ottenere accelerando l'innovazione e assumendo ordini ad alto valore aggiunto. La costruzione di un modello finanziario completo, come descritto sopra, è il passo finale e più importante per prendere decisioni di investimento razionali e sicure.

7 passi per evitare le insidie del processo di approvvigionamento: una lista di controllo pratica dall'analisi dei requisiti alla contrattazione

Fase 1: Definire le esigenze - condurre un'analisi delle lacune digitali

Non perseguire ciecamente lo "stato dell'arte". Il primo passo dovrebbe essere quello di condurre un audit interno dei processi per quantificare il divario tra la situazione attuale e l'obiettivo.
* Analisi della matrice di prodottoElencare la produzione prevista per i prossimi 1-3 anni.Getti tipici per le prime 5 categorie. Registra il suo:
* Dimensione massima del profilo(determina il limite inferiore della casella di costruzione del dispositivo).
* Complessità strutturale(ad esempio, lo spessore minimo delle pareti, il numero di cavità interne, la determinazione dei requisiti di precisione delle apparecchiature e la potenza di elaborazione del software).
* Materiale e peso(influenza la resistenza della sabbia e la selezione del processo di rivestimento).
* Posizionamento del modello di produzioneDefinire il ruolo principale del dispositivo.

obiettivo quantitativoStabilire KPI chiari, come ad esempio "ridurre il lead time per il primo campione di prodotti A da 90 giorni a meno di 15 giorni" e "ridurre il costo degli stampi per gli ordini di piccoli lotti a meno di 10%".

Fase 2: ricerca approfondita del fornitore - penetrare il caso per vedere la forza del

Il patrimonio tecnico e l'esperienza nel settore di un fornitore sono più importanti di brochure appariscenti.
Esame dei punti di forza tecnici::

1. Storia della R&SChiedete il tempo di commercializzazione e il numero di iterazioni della loro prima apparecchiatura industriale. Ad esempio.Longyuan AFS Sin dalla sua nascita nel 1994, le sue iterazioni tecnologiche sono state convalidate attraverso un ciclo di mercato completo.
2. Tasso di autonomia dei componenti principaliChiedere se il sistema di controllo del movimento, il sistema di alimentazione dell'inchiostro e il software di base sono sviluppati in proprio. Questo aspetto è legato al supporto tecnico a lungo termine e alla capacità di personalizzazione.
3. Database di processoRichiesta di mostrare pacchetti di parametri di processo comprovati per diversi materiali (ad es. ghisa, acciaio fuso, leghe di alluminio). I fornitori maturi devono essere supportati da un database strutturato.

Storie di successo della convalida::
Richiesta di esempi di "stesso scenarioSe producete pompe e valvole, chiedete di vedere la valigetta delle pompe e delle valvole delDocumentazione completa del processo(dal CAD originale e dalle foto stampate della sabbia alle fusioni finali e ai rapporti di ispezione) piuttosto che un elenco generalizzato di industrie.
Conduzione di backtesting da parte dell'utenteContatto diretto con i clienti di riferimento forniti dal fornitore, preferibilmente visitando le apparecchiature già in uso.Più di 2 annidegli utenti. Le domande chiave sono: "Qual è il numero medio annuo di guasti alle apparecchiature?". Quanto è reattivo il servizio di assistenza post-vendita? e "Il costo effettivo dei materiali è coerente con la stima iniziale del fornitore?".

Fase 3: Chiedere una stampa di prova in loco - parlare con i campioni!

Questo è l'aspetto più importante per evitare le "scartoffie". Deve essere fatto con coerenza.Test ufficiali di prototipi a pagamento o con deposito.
Suggerimenti per la progettazione dei campioni di prova::

1. Include funzioni integrateProgettare un sistema che contengaPareti sottili (ad es. 5 mm), pezzi spessi, guide interne complesse, texture superficiale fine e dati di posizionamento criticidi pezzi di prova.
2. Simulazione di condizioni di lavoro realiE' meglio usare uno dei vostri sistemi esistenti, di media complessità.Modelli di parti realiEseguire il test.

Elenco dei criteri di accettazione::

• Precisione dimensionaleIspezione delle dimensioni di posizionamento chiave e degli spessori delle pareti con l'ausilio di una CMM, emettendo rapporti di deviazione dal modello CAD. I criteri di accettazione devono essere coerenti con l'impegno del fornitore (ad esempio, ±0,3 mm).
• Qualità della superficie e prestazioni di pulizia della sabbiaOsservazione dell'uniformità della superficie dello stampo in sabbia, test di pulizia manuale della sabbia, controllo delle cavità complesse interne dello stampo in sabbia.incancrenitoÈ buono, con o senza sabbia appiccicosa.
• Test di resistenzaEsegue le seguenti operazioni su modelli di sabbia stampati o su campioni standardresistenza alla trazionerispondere con il cantoresistenza alla flessioneI dati devono soddisfare i requisiti di colata (di solito resistenza alla trazione > 1,5 MPa).

Fase 4: Valutare la soluzione in modo completo: l'attrezzatura è solo la punta dell'iceberg

Il vero valore risiede nell'attrezzatura centrataMaturità totale della soluzione.
Software di valutazione ecologica::

• Facilità d'uso e capacità di pre-elaborazioneFunzionamento pratico del software di slicing (es.AFSWin3DP di 3DPTEK), testando la riparazione dei modelli, la generazione intelligente di supporti e la funzionalità e l'efficienza di nidificazione di più parti.
• integrazione dei flussi di datiConfermare se il software supporta il formato di output del processo di progettazione esistente (ad es. STL, STEP) e il potenziale di interfacciamento con eventuali sistemi MES/ERP.

Capacità di supporto ai processi::
Il fornitore è in grado di fornire le informazioni delOttimizzazione della progettazione dello stampo in sabbia (ad es. alzata successiva), stampa, pulizia della sabbia, accoppiamento tra rivestimento e colatadi consulenza di processo a catena completa? Questo riflette la profondità dei suoi servizi tecnici.

Stabilità della catena di approvvigionamento dei materiali::
Per i sistemi aperti, i venditori sono tenuti a fornireElenco di più fornitori qualificati di sabbia e resinaLa catena di fornitura deve essere in grado di fornire alternative per evitare il rischio di interruzioni della fornitura.

Fase 5: Punti di negoziazione del contratto - Chiarire diritti e responsabilità

I contratti sono l'ultima linea di difesa per salvaguardare gli investimenti. Assicuratevi di perfezionare gli allegati tecnici.
Clausola di garanzia delle prestazioni: WillCriteri di accettazione per la fase 3Scrivere un allegato al contratto come base legale per l'accettazione finale. Chiarire la precisione, la resistenza, le dimensioni massime di stampa e altri parametri dellaMetodi di prova e intervalli di qualificazione.

Risposta al servizio post-vendita SLA (Service Level Agreement)::

• tempo di risposta: differenziare chiaramente i diversi livelli di tempo di risposta per l'assistenza telefonica, la diagnosi remota e l'arrivo di tecnici in loco (ad esempio, "risposta in loco entro 48 ore per guasti gravi").
• Copertura e durata della garanziaChiarire il periodo di garanzia per l'intera macchina (di solito 1-2 anni), nonché le politiche di garanzia separate per i componenti chiave (ad esempio, testine di stampa, motori lineari).
• Politica di aggiornamento del softwareChiarire se è previsto un costo per gli aggiornamenti delle funzioni del software e le correzioni dei bug durante e al di fuori del periodo di garanzia.
• Elenco dei contenuti della formazioneI contratti devono definire in dettaglio il programma del corso di formazione, la sua durata, il numero di partecipanti e i criteri di valutazione per garantire un efficace trasferimento delle conoscenze.

Fase 6: Pianificazione dell'installazione e dell'accettazione - Preparare il terreno per la produzione

La pianificazione preventiva è la base per garantire una messa in funzione senza problemi delle apparecchiature.
Lista di controllo per la preparazione del sito::

• sopportare il peso (dei piani superiori di un edificio)A seconda del peso totale dell'apparecchiatura (ad es.3DPTEK-J2500 mainframe circa 15 tonnellate) e punti di carico centralizzati per verificare la capacità di carico del pavimento dell'impianto (di solito ≥3t/m², soprattutto se si prevede di collocare attrezzature al primo piano).
• Elettricità e gasRiservare un'alimentazione indipendente (ad es. 380V/50Hz/15KW) e un'interfaccia di sorgente di gas pulita e asciutta (pressione 0,6-0,8MPa, portata ≥1,2m³/min) in conformità alle specifiche.
• Ambiente e ventilazioneAssicurarsi che l'area di installazione soddisfi i requisiti di temperatura e umidità (ad es. 22-28°C, 30-50%RH) e pianificare il sistema di raccolta e scarico delle polveri per la stazione di pulizia della sabbia.

Procedura di prova di accettazione finale (FAT/SAT)::

• Test di accettazione in fabbrica (FAT)Se possibile, recarsi presso la fabbrica dell'apparecchiatura per la pre-accettazione, l'ispezione dei componenti principali e i test di funzionamento in aria.
• Test di accettazione del sito (SAT)Dopo l'installazione e la messa in funzione dell'apparecchiatura presso il vostro impianto, ripeteteTest di stampa campione nella terza faseutilizzando gli strumenti di misura approvati, eseguire la firma di accettazione finale in conformità ai criteri allegati al contratto.

Fase 7: Formazione delle persone e trasferimento delle conoscenze - attivazione della produttività digitale

Il valore dell'equipaggiamento viene sbloccato dalla squadra.
Costruire il team di baseLa formazione deve riguardareIngegneri di processo, operatori d'impianto, addetti al ricondizionamento e ispettori.
Focus sul trasferimento di competenze::
lato designConoscenza dei principi di ottimizzazione della progettazione di stampi in sabbia per la produzione additiva (ad es. riduzione dei supporti, ottimizzazione degli angoli di rilascio).
lato produzioneConoscenza del funzionamento quotidiano delle apparecchiature, delle procedure di manutenzione, della risoluzione dei problemi comuni e della risposta alle emergenze.
lato qualitàDefinizione di un modello di sabbia per la stampa 3D perProcessi e standard di test specifici.
Richiedere ai fornitori di fornire un pacchetto completo di documentazione sulle conoscenzeQuesto include manuali operativi, manuali di manutenzione, librerie di parametri di processo e guide tipiche per la risoluzione dei problemi come patrimonio a lungo termine dell'azienda.

raggiungere un verdetto: ApprovvigionamentoStampante 3D a sabbiaÈ un progetto sistematico. Seguendo questa lista di controllo in sette fasi è possibile trasformare gli impulsi tecnologici in investimenti strategici razionali. Ogni fase è pensata perRiducete il rischio, bloccate il valore e assicuratevi che il vostro team possa davvero sfruttare la tecnologia.Il progetto di fusione digitale si trasforma così in competitività e redditività reali.

Rivelazioni di applicazioni di successo: 3 punti di riferimento del settore per la stampa 3D su sabbia

Caso 1 (blocco motore di grandi dimensioni): nucleo di sabbia integrato e rivoluzione del ciclo di sviluppo

sfidaUn grande produttore di motori diesel del sud ha dovuto affrontare due colli di bottiglia fondamentali durante lo sviluppo di una nuova generazione di motori ad alte prestazioni: in primo luogo, la produzione tradizionale di stampi ha comportato un lungo ciclo di sviluppo per i campioni del blocco cilindri.3-4 mesirallentando seriamente il progresso della R&S; in secondo luogo, la complessità del corpo del cilindroCanali di raffreddamento conformiL'anima in sabbia tradizionale non può essere prodotta nella sua interezza e deve essere incollata in pezzi, con il rischio di errori di allineamento e perdite.

prescrizione: Adozione3DPTEK-J1800Stampanti 3D Sand per implementare un programma di stampa integrato.
1. passaggio di datiUn modello 3D del blocco cilindri con canali ottimizzati viene importato direttamente nel software di stampa.
2. Modanatura integraleL'intera combinazione di sabbia del cilindro con tutte le cavità interne complesse e le anime della camicia d'acqua viene stampata in una sola volta, eliminando completamente la necessità di stampi e anime di blocco.
3. corrispondenza dei processiL'uso di resina furanica ad alta resistenza e di sabbia di Baobab a 100/200 maglie garantisce che il nucleo di sabbia soddisfi i requisiti di strutture complesse e allo stesso tempo abbia la capacità di≥1,8MPaLa resistenza alla trazione per resistere all'impatto con il ferro.

Risultati e approfondimenti::
* Compressione del tempo di cicloRiduzione dei tempi dal progetto allo stampo per la colata aEntro 2 settimaneCompressione complessiva del ciclo di R&S70% e superiori.
* Passi da gigante in termini di prestazioniIl nucleo di sabbia integrato garantisce dimensioni e tenuta precise dei canali di raffreddamento e i test al banco hanno dimostrato un aumento dell'efficienza di raffreddamento pari a circa il 50%.15%.
* ricostruzione dei costiRiduzione del costo di un singolo ciclo di sperimentazione di prototipi dal livello di milioni di dollari del modello tradizionale aLivello di 100.000 dollariQuesto caso dimostra che la stampa 3D in sabbia non è solo uno strumento "più veloce" per componenti centrali molto complessi, ma anche un modo per realizzare il potenziale di una nuova tecnologia. Questo caso dimostra che per i componenti centrali altamente complessi, la stampa 3D in sabbia non è solo uno strumento "più veloce", ma anche un modo per realizzare i vantaggi della stampa 3D.Libertà di progettazione e ottimizzazione funzionaleL'unico modo economico per farlo.

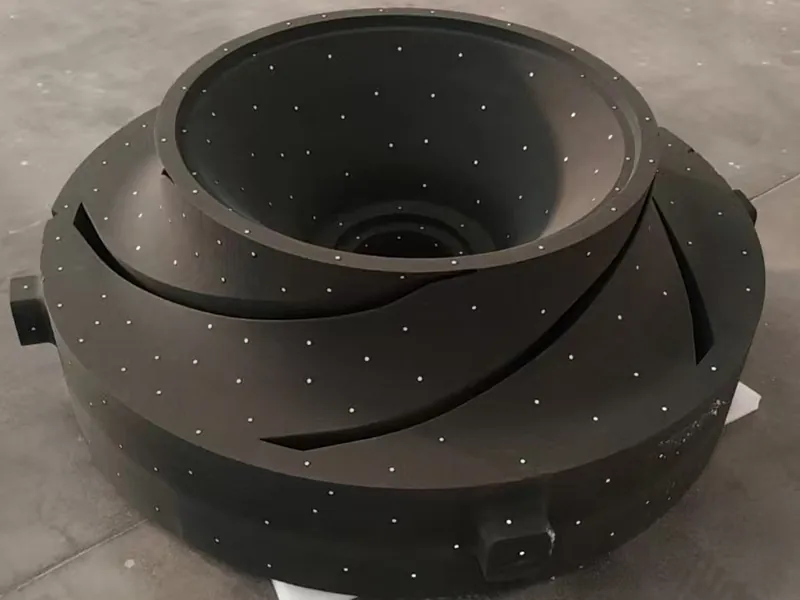

Caso 2 (pompa a girante complessa): convalida economica della fusione rapida in piccoli lotti

sfidaUn'azienda di pompe e valvole industriali riceve spesso ordini di piccole dimensioni (lotti di 5-50 pezzi) per materiali speciali (ad esempio, acciaio inossidabile duplex) o per design di canali non standard. Il metodo tradizionale richiede la produzione di stampi in metallo, costi elevati e tempi di consegna fino a 8-12 settimane, con conseguente perdita degli ordini a lungo termine o costrizione ad abbandonare lo stato.

prescrizioneIntroduzione3DPTEK-J1600 ProCostruire un processo di risposta rapida come unità di produzione flessibile.
1. Sostegno economico alle attrezzature nazionaliIl modello è stato scelto per il suo sistema aperto di materiali di consumo che consente l'acquisto di resine e sabbie silicee locali più convenienti a un costo gestibile per pezzo di materiale da stampaggio.
2. Rapido cambio di processoAl ricevimento dell'ordine, ilEntro 24 oreCompletare l'elaborazione del modello e il layout di stampa per avviare la produzione.
3. Chiudere il cerchio dell'accuratezza e della qualitàL'accuratezza dimensionale critica degli stampi in sabbia stampati è stabile a±0,3 mmGrazie al rigoroso processo di rivestimento, la finitura superficiale dei getti raggiunge Ra 12,5μm, soddisfacendo i requisiti di installazione dei clienti.

Risultati e approfondimenti::
* Il modello economico è validoPer piccole quantità, fino a 50 pezzi, il costo complessivo per pezzo è inferiore a quello dello stampaggio tradizionale.40%-60%È stata realizzata la prima produzione redditizia di corpi pompa speciali in piccole quantità.
* Agilità di consegnaTempi di consegna stabili dalla conferma d'ordine alla consegna della colata10-15 giorni lavorativiÈ diventata una competenza fondamentale per le aziende per ottenere ordini ad alto valore aggiunto.
* Affidabilità delle apparecchiature di produzione nazionaleApparecchiature con un MTBF superiore a2000 oreQuesto caso dimostra che, in un ambiente di produzione stabile, le apparecchiature domestiche possono soddisfare pienamente i requisiti di affidabilità di livello industriale. Questo caso è"Sistema aperto + attrezzatura conveniente". Un classico trionfo del modello in uno scenario di produzione flessibile a basso volume.

Caso 3 (Riproduzione del patrimonio culturale): l'archiviazione digitale e la rinascita dei calchi artistici

sfidaIl progetto di restauro e riproduzione di un treppiede in bronzo di grandi dimensioni, la cui decorazione superficiale è estremamente complessa, presenta un gran numero di angoli negativi e scanalature profonde. La tornitura tradizionale degli stampi danneggia gravemente i manufatti, mentre gli stampi in silicone non possono sopportare la pressione di colata delle fusioni di grandi dimensioni, con conseguente grave perdita di dettagli della replica.

prescrizioneProcesso digitale senza contatto di "scansione 3D + stampa 3D su sabbia".
1. digitalizzazione ad alta fedeltàIn primo luogo, i manufatti vengono scannerizzati in 3D con alta precisione e l'errore si ottiene al di sotto di0,1 mmdel modello digitale per completare l'archivio digitale.
2. Stampa diretta di stampi in sabbia: UtilizzoLongyuan AFS La macchina per la stampa su sabbia stampa i modelli digitali direttamente negli stampi di sabbia per la colata. Le caratteristiche del processo di stampa su sabbia preservano perfettamente ogni dettaglio della decorazione, compresi gli spazi morti che non possono essere gestiti con i metodi tradizionali.
3. Combinazione di artigianato tradizionaleSpeciali rivestimenti refrattari vengono applicati agli stampi di precisione in sabbia stampati, che vengono successivamente fusi in bronzo con l'antico processo di fusione a cera persa (stampo fuso).

Risultati e approfondimenti::
* Replica non distruttiva: realizzazione del patrimonio culturale delzero-touchRiproduzione, che protegge fondamentalmente la sicurezza del patrimonio culturale.
* Riproduzione dettagliataLe riproduzioni presentano un elevato grado di chiarezza degli ornamenti.95% Al di sopra dei limiti dell'artigianato tradizionale, soddisfa i più alti requisiti per la ricerca archeologica e l'esposizione.
* Estensione del valoreLa tecnologia non viene utilizzata solo per la replica, ma crea anche un archivio "gemello digitale" del manufatto, fornendo una base digitale permanente per il futuro restauro, la ricerca e lo sviluppo di derivati culturali. Questo caso evidenzia il potenziale della stampa 3D a sabbia inRiproduzione di forme complesse arbitrariee la sua insostituibilità comeConservazione e trasmissione digitale del patrimonio culturaleImportante valore delle tecnologie chiave.

Rivelazioni fondamentaliL'insieme di questi tre casi interdisciplinari dimostra che l'applicazione di successo della stampa 3D di sabbia è andata oltre la fase iniziale di "sostituzione degli stampi". Sta diventandoPromuovere l'innovazione di prodotto (ad esempio, il caso 1 con la Conformal Waterway), riconfigurare i modelli di produzione (ad esempio, il caso 2 con l'economia dei piccoli lotti) e trasmettere il patrimonio culturale (ad esempio, il caso 3 con la Digital Rebirth). tecnologie strategiche. Investire in questo significa investire nella capacità flessibile di base e nella base innovativa per far fronte alle incertezze future.

Domande frequenti (FAQ)

Q1: Un grado industriale杏彩体育网:Stampante 3D a sabbiaQual è la fascia di prezzo delle Qual è la differenza di prezzo tra le apparecchiature nazionali e quelle importate?

A. La gamma di prezzi è enorme e dipende dalle dimensioni, dalla precisione e dal grado di automazione. Prendiamo ad esempio la domanda principale del mercato domestico:
* Attrezzature domesticheCome3DPTEKdella serie J, l'investimento d'ingresso per una macchina di medie dimensioni (dimensioni di stampaggio circa 1800 x 1000 x 700 mm) è solitamente dell'ordine diDa 1.500.000 a 3.000.000 RMBGamma. Le unità più grandi (ad esempio J2500/J4000) rientrano nella fascia di prezzo più alta.
* Attrezzature di alta gamma importateIl prezzo delle apparecchiature di pari livello può essere pari a quello delle apparecchiature nazionali. Da 1,5 volte a più di 3 volteAlcuni sistemi ultra-grandi o personalizzati possono raggiungere le decine di milioni di dollari.

Il cuore dello spreadNon si tratta solo di un marchio premium, ma anche di un marchio:
1. Strategia dei sistemi materialiLe apparecchiature importate sono per lo più sistemi chiusi o semi-chiusi legati a materiali di consumo specializzati, mentre i sistemi aperti nazionali (come quelli utilizzati da 3DPTEK) consentono l'uso di materiali di terzi a costi migliori, con differenze significative nei costi operativi a lungo termine.
2. Maturità della soluzione integrataI marchi importati dominano il mercato globalizzato dei prodotti di fascia alta, mentre i marchi nazionali sonoAdattamento dei processi a livello locale, reattività del servizio e rapporto qualità/prezzoÈ stato costruito un vantaggio decisivo. Per la stragrande maggioranza delle aziende cinesi alla ricerca di un chiaro ritorno sull'investimento, il vantaggio combinato dei costi delle apparecchiature nazionali accorcia in genere il periodo di ammortamento di 30%-50%.

D2: Oltre alla stampante stessa, in quali altre "apparecchiature di post-elaborazione" devo investire? Qual è la quota di costo totale?

A. La post-lavorazione è la chiave per garantire la continuità della produzione e migliorare la qualità degli stampi in sabbia, e il suo investimento è spesso sottovalutato e può rappresentare fino a 20%-40%.. Le sessioni richieste includono:

Raccomandazioni chiaveQuando si pianifica il budget, è necessario chiedere ai fornitori di attrezzature (ad es.3DPTEK) per fornire al computer host la sua corrispondenzaSoluzione totale e preventivo per l'unità di ritrattamentoevitando investimenti aggiuntivi passivi in una fase successiva.

D3: Qual è la resistenza degli stampi in sabbia con tecnologia Binder Jetting? Può soddisfare i requisiti di tutti i metalli da colata?

A. La moderna tecnologia di getto del legante ha reso possibile la produzione di stampi in sabbia che soddisfano i requisiti di resistenza della maggior parte degli scenari di colata.
* Dati tipici di intensitàCon le resine furaniche o fenoliche, la resistenza alla trazione delle forme di sabbia stampate è tipicamente fino a 1,5 - 2,5 MPa, una maggiore resistenza alla flessione, che è sufficiente per far fronte alla situazione:
* :: Fusione di metalli leggeri come leghe di alluminio e leghe di magnesio.
* :: Ghisa (grigia, duttile) e acciaio fuso liscio.
* La maggior parte degli acciai inossidabili e delle leghe per alte temperature.
* Verifica delle condizioni operative estremePer condizioni estreme (ad esempio, getti sovradimensionati del peso di diverse tonnellate, colate con una prevalenza idrostatica molto elevata), la resistenza della cassaforma in sabbia non è l'unica considerazione, ma deve essere valutata in modo completo.Dispersibilità della sabbia, degassamento (di solito <12 ml/g) e stabilità termica. Questo deve essere fatto daConvalida del processoda determinare. I principali fornitori nazionali, comeLongyuan AFSGrazie alla sua esperienza nella gestione di fonderie, l'azienda è in grado di fornire ai clienti un pacchetto di parametri di processo collaudati per materiali specifici (ad esempio acciai ad alto tenore di cromo, leghe ad alta temperatura).

D4: Quali sono le principali sfide e i costi del funzionamento quotidiano e della manutenzione delle apparecchiature? Come controllarli?

A. La sfida principale consiste nel mantenere la stabilità del sistema a lungo termine con costi di consumo gestibili.
* Sfide fondamentali::
1. Manutenzione della testina di stampaPrevenire l'intasamento dell'ugello è una priorità assoluta. Scegliere un ugello che abbiaFiltrazione circolare incorporata, alimentazione dell'inchiostro a pressione costante e funzione di pulizia automatica(come la serie 3DPTEK-J) possono ridurre notevolmente questo rischio.
2. Gestione della sabbiaLa distribuzione granulometrica, la temperatura e il controllo dell'umidità della sabbia riciclata hanno un impatto diretto sulla qualità della polvere stesa. È necessario stabilire un processo standardizzato di gestione della sabbia.
* Componenti di costo e controllo::
* Costo dei materiali di consumo (circa OPEX 60%-70%)La sabbia e la resina sono le spese maggiori.Selezione di attrezzature per sistemi di materiali apertiÈ il mezzo più efficace per controllare i costi e consente di procurarsi i materiali conformi più convenienti sul mercato.
* Sostituzione di componenti critici (ad es. testina di stampa)Le testine di stampa industriali sono materiali di consumo con una durata di circa 1-2 anni. È necessario prevedere un accantonamento nel budget annuale. Una progettazione di qualità delle apparecchiature può prolungarne la durata.
* Energia e manutenzioneL'elettricità, il consumo di aria compressa e i contratti di manutenzione annuale (AMC) sono spese fisse. La scelta di apparecchiature efficienti e affidabili riduce questi costi alla fonte.

D5: Quali sono i termini contrattuali chiave più trascurati durante le trattative di appalto?

A. Oltre al prezzo e alle date di consegna, i seguenti termini tecnici sono fondamentali ma spesso trascurati:
1. Clausole di garanzia delle prestazioni con chiari criteri di accettazioneI contratti devono essere accompagnati da allegati tecnici.quantificabilePrecisione (ad es. ±0,3 mm), resistenza (ad es. resistenza alla trazione ≥1,8 MPa) e altri indicatori chiave, e annotare i dati relativi aMetodi di prova, strumenti e rimedi in caso di mancata conformità agli standard (ad esempio, riparazione, sostituzione o rimborso).Evitate espressioni vaghe come "leader del settore". Evitate espressioni vaghe come "leader del settore".
2. Attribuzione del software e dei diritti di proprietà intellettualeAccordo esplicito:
* :: Politica di aggiornamento per il software operativo, il software di controllo del processo (è previsto un costo all'interno o all'esterno del periodo di garanzia?). .
* :: Materiali specifici per la vostra attività derivanti dalla commissione cooperativa.Database dei parametri di processo ottimizzatiI diritti di proprietà intellettuale sono attribuiti e utilizzati allo stesso modo del diritto di utilizzo.
3. Accordi quantificati sui livelli di servizio post-vendita (SLA)Invece di limitarsi a "fornire servizi tempestivi", dovrebbe essere chiaro:
* tempo di rispostaTempi specifici per l'assistenza telefonica (ad esempio, entro 2 ore), la diagnosi a distanza (ad esempio, entro 4 ore) e l'arrivo dei tecnici in loco (ad esempio, entro 48 ore per i guasti gravi).
* Tempo di fornitura dei ricambiTempo massimo di giacenza e consegna delle parti di ricambio di uso comune e dei componenti critici (ad esempio, le testine di stampa).
* Qualifiche del personale di supporto in locoRichiesta di inviare ingegneri con una vasta esperienza nei processi di fusione, piuttosto che personale di manutenzione con conoscenze esclusivamente meccaniche.

📌 Raccomandazioni per le fasi successive
A questo punto, avete acquisito una gamma completa di conoscenze, dalle tendenze del mercato, agli indicatori tecnici e ai confronti tra marchi, fino alla modellazione finanziaria e ai processi di approvvigionamento. Il valore della teoria è quello di guidare la pratica.

Vi consigliamo vivamente di iniziare subito le due fasi seguenti per far decollare la vostra pianificazione:
1. Toelettatura internaUtilizzate la prima fase del processo di evitamento delle insidie in 7 fasi di questo articolo per quantificare il costo e il tempo di ciclo attuali di 1-2 dei vostri prodotti tipici.
2. Ottenere analisi personalizzatePortate il vostro modello di pezzo specifico e contattate un'azienda come3DPTEK (TECNOLOGIA SANDY/LONGYUAN MOULDING) Si tratta di un fornitore con esperienza sia nella produzione di apparecchiature che nei servizi di produzione su larga scala.Chiedete loro di fornirvi gratuitamente un'analisi di fattibilità del processo e una stima preliminare dei costi-benefici per questa parte.. È il modo migliore per convalidare l'idoneità della tecnologia a costo zero e ottenere le proiezioni più intuitive del ROI.

azione immediataè l'inizio per colmare il divario digitale con i vostri concorrenti.
