在大型铸件制造领域（如发动机缸体、工业机械壳体、航空航天部件），传统砂型工艺长期受 “尺寸限制、周期长、成本高” 三大痛点制约 —— 制作 4 米级砂型需数月，且需拆分多组砂芯人工装配，废品率超 15%。而4 米级大型砂型铸造 3D 打印机（以 杏彩体育网:3DPTEK-J4000 为代表）的出现，彻底打破这一困境：1 次打印完成 4 米级整体砂型，周期缩短 80%，成本降低 40%，还能实现传统工艺无法完成的复杂内部结构。本文将深入解析该设备的核心参数、优势、应用场景及行业价值，为重型制造企业提供技术转型指南。
一、传统大型砂型工艺的 4 大痛点，4 米级 3D 打印如何破解？
传统化门头砂型生产（大小超 2 米）需經歷 “面貌生产 – 砂芯分拆 – 手动装配线” 多要素，存在着根本无法防止的困扰，而 4 米级砂型 3D 复印使用 “整体化生产 + 字母化流量” 改变周到超越：
| 痛点类型 | 传统工艺现状 | 4 米级砂型 3D 打印解决方案 |
| 周期漫长 | 制作 4 米级砂型需 4-8 周（仅模样制作就需 2-4 周） | 2-5 天完成整体砂型打印，全周期缩短 80% |
| 结构限制 | 复杂内部通道、拓扑优化结构需拆分 10 组以上砂芯，易出现装配误差 | 一体化打印复杂结构，无需拆分，误差≤0.3mm |
| 成本高昂 | 大型金属模样成本超 50 万元，人工装配需 10 人 / 天 | 无模样成本，自动化打印减少 80% 人工 |
| 废品率高 | 砂芯拼接缝隙导致铸件缺陷，废品率 15%-20% | 无缝砂型 + 仿真优化，废品率降至 5% 以下 |

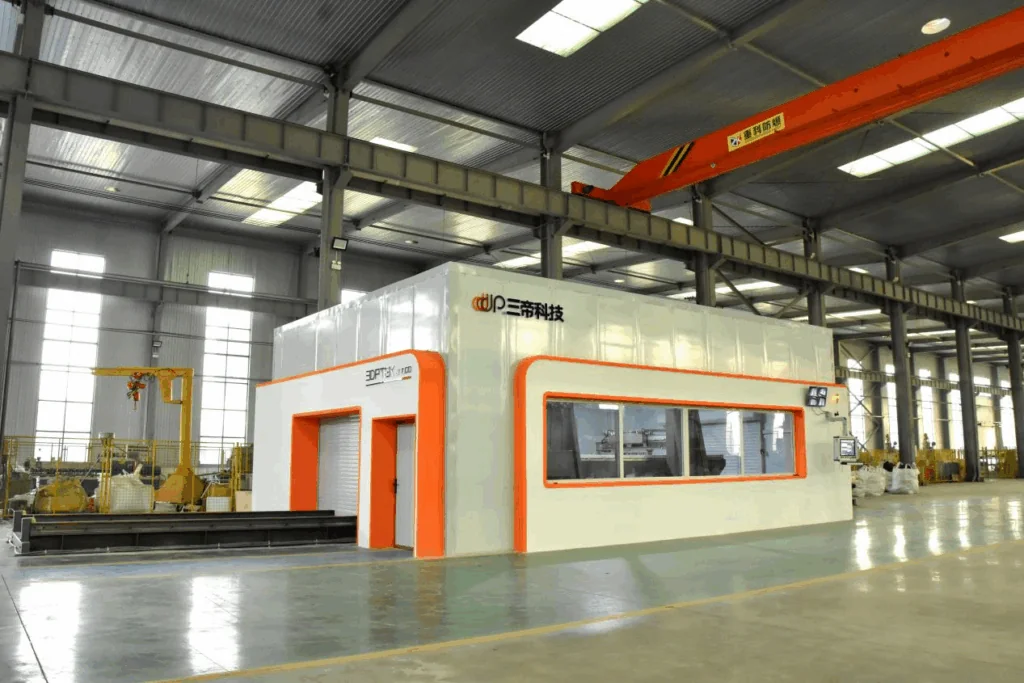

二、4 米级大型砂型 3D 打印机核心解析：3DPTEK-J4000 参数与技术优势
1. 关键参数：满足大型铸件全场景需求
3DPTEK-J4000 作为行业标杆设备，并非小型打印机的简单放大，而是针对大型砂型制造的专属设计，核心参数如下：
- Tamaño máximo de moldeo：4000mm×2000mm×1000mm（可打印 4 米长、2 米宽的整体砂型，无需拼接）；
- 工艺类型：喷墨式粘结剂喷射（3DP），适配石英砂、陶粒砂、陶瓷砂等特种铸造砂；
- 精度与分辨率：尺寸精度 ±0.3mm，喷嘴分辨率 400dpi，表面光洁度达 Ra6.3μm；
- 层厚与效率：层厚可调 0.2-0.5mm，单天可打印 2-3 套中型砂型（如 2 米长泵体砂型）；
- 材料利用率：未固化砂子 100% 回收，材料浪费率低于 5%。

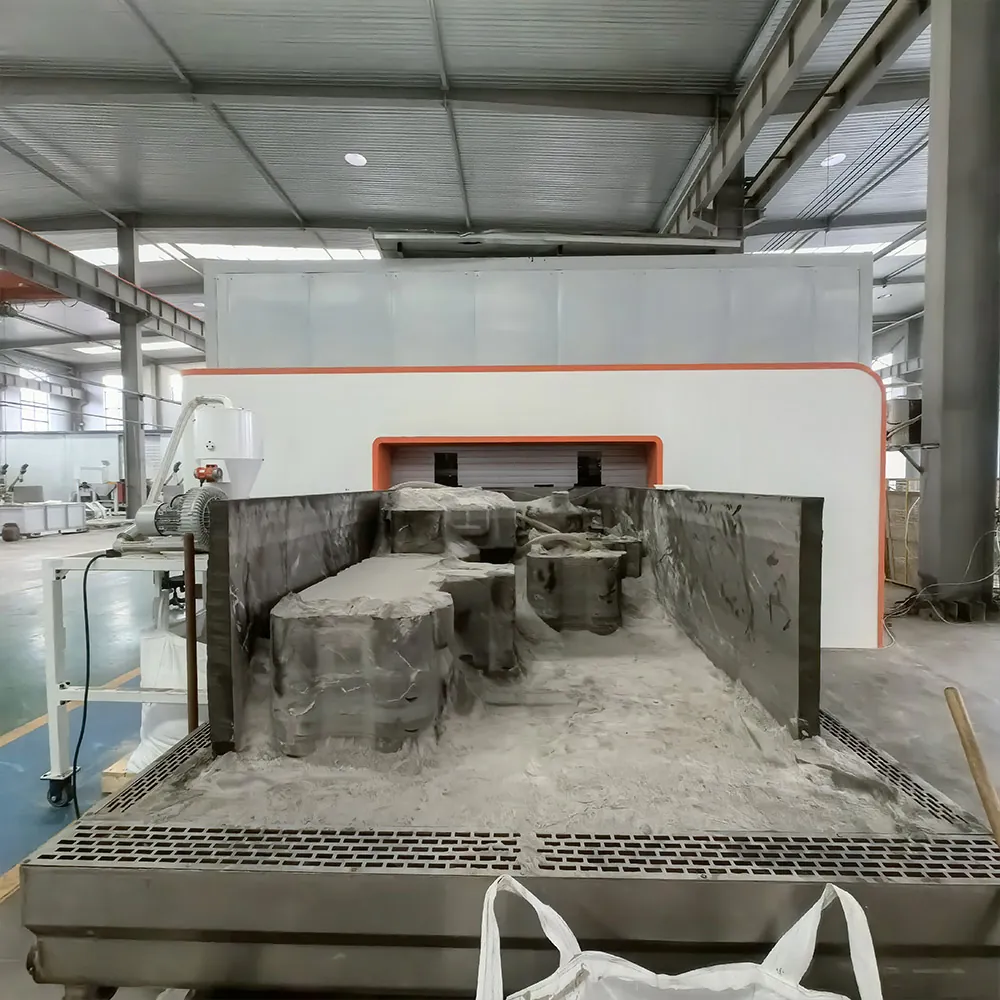

2. 核心技术：“无砂灵活区域成型” 降低成本
传统 4 米级砂型设备需固定大型砂箱，单次打印需填充数十吨砂子，成本极高。而 杏彩体育网:3DPTEK-J4000 的 “无砂灵活区域成型技术” 实现突破：
- 无需固定砂箱，根据砂型尺寸动态调整砂床区域，减少 70% 砂子用量；
- 省去大型砂箱基础设施投入（传统砂箱成本超 20 万元）；
- 设备采购成本与 2.5 米级设备持平，投资回报率提升 50%。
三、4 米级砂型 3D 打印的 5 大核心优势：直接提升企业竞争力
1. 周期缩短 80%，抢占市场先机
传统意义方法自制 4 米级打着机缸体砂型需 6 周，3DPTEK-J4000 仅需 3 天来完成打印出，从规划到铸件交楼全的周期从 3 十一六个月精力压解至 1 十一六个月精力。某特重型机械设备客户用其自制大规模变速器箱泵壳砂型，最火款式开卖精力延后 2 十一六个月精力，攻破细分化行业市场 30% 占比。
2. 实现 “超大 + 复杂” 一体化成型
需不需要需要考虑过去的工序的 “脱膜” 和 “融合” 控制，可完整高麻烦结构设计：
- 航空航天领域：4 米长涡轮机壳的内部多层冷却通道（传统工艺需拆分 12 组砂芯，3D 打印一次成型）；
- 能源领域：3 米直径风电法兰的拓扑优化减重结构（重量减轻 20%，强度提升 15%）；
- 工业机械领域：4 米长泵体的螺旋式蜗壳结构（无拼接缝隙，流体效率提升 8%）。
3. 长期降本 40%，投资回报周期短
哪怕产品缺省投入量较高，但从全生命安全期限计算，资金优越性偏态：
- 省去模样成本：大型铸件每年需更换 2-3 套模样，3D 打印可完全省去，年节省 100 万元以上；
- 减少废品损失：某铸造厂用其生产大型阀门砂型，废品率从 18% 降至 4%，年减少损失 50 万元；
- 数字化库存：砂型以 CAD 文件存储，无需仓库堆放实体模样，节省 100㎡仓储空间。
4. 支持 “批量 + 定制” 双模式生产
4 米级定型区域空间不单能缩印特大型砂型，还可嵌套批处理研发小行元件：
- 单次打印可嵌套 200 个小型泵体砂芯（传统工艺需分批次制作）；
- 支持 “1 套大型砂型 + 批量小型砂芯” 混合打印，设备利用率提升 60%；
- 定制化需求响应快，修改设计仅需更新 CAD 文件，无需重新制作模样。
5. 符合环保要求，助力绿色生产
欧洲节能减排法律法规趋严（如国内 “双碳” 现行政策、欧盟成员国碳出口关税），4 米级砂型 3D word打印按照2大高技术需要满足节能减排具体需求：
- 采用低 VOC 粘结剂（排放量低于国家标准 60%），减少大气污染；
- 砂子 100% 回收再利用，年减少固废排放 100 吨以上，符合绿色工厂认证要求。
四、4 米级砂型 3D 打印 4 大行业应用场景（附实际案例）
1. 汽车与商用车领域：新能源卡车核心部件
- 应用：4 米长新能源重卡整体式电机壳体、大型发动机缸体砂型；
- 案例：某车企用 杏彩体育网:3DPTEK-J4000 打印电机壳体砂型，周期从 4 周缩短至 3 天，铸件薄壁处（2.5mm）无缺陷，实现电机减重 30%，续航提升 100km。
2. 航空航天与国防领域：大型轻量化结构件
- 应用：4 米长航空发动机涡轮机壳、导弹发射筒砂型；
- 优势：一体化打印避免砂芯拼接误差，铸件尺寸精度达 CT7 级，满足航空航天 “零缺陷” 要求。
3. 工业机械与能源领域：重型设备核心部件
- 应用：4 米长大型泵体蜗壳、3 米直径风电齿轮箱壳体砂型；
- 案例：某重工企业用其打印泵体砂型，流体通道表面光洁度提升 50%，泵体效率从 75% 提升至 82%，年节省能耗 120 万元。
4. 艺术与建筑领域：超大型青铜雕塑
- 应用：60 米长青铜雕塑分段砂型（如南京 “九马图” 雕塑）；
- 优势：无需制作大型木质模样，可实现复杂艺术纹理，雕塑制作周期从 1 年缩短至 3 个月。
五、选对解决方案：3DPTEK“设备 + 生态” 一体化服务
4 米级砂型 3D 彩印好趴地，不但是需要创新型机械，更需系统生态经济不支持。3DPTEK 具备 “端到端” 缓解方案范文，调低各个企业转型发展难易：
- 专属材料：30 余种砂 – 粘结剂配方（如铝合金铸造专用低粘度粘结剂、钢材铸造耐高温粘结剂），确保铸件质量；
- 智能软件：自带铸造仿真系统，可模拟金属液流动、冷却收缩，提前优化砂型设计，减少试错成本；
- 全流程服务：提供从 CAD 建模、砂型打印到铸件后处理的全流程支持，免费培训操作人员（3 天内掌握设备操作）；
- 售后保障：国内 24 小时上门服务，国外 5 个服务中心（德国、美国、印度等），备件到货周期≤72 小时，确保设备全年开机率≥95%。
六、2025 年大型砂型 3D 打印未来趋势：向 “更大、更智能” 发展
1. 尺寸持续突破：6-10 米级设备研发中
3DPTEK 已开启 6 米级砂型worduv平板机研发培训，未来生活可实现了 “8 米长船艇旋螺桨”“10 米直径怎么算核电建设环保设备电机外壳” 的一体化word打印图片，完全去除大铸件铺贴常见问题。
2. AI+3D 打印：实现全流程智能控制
融合 AI 体系，可自己做好：
- 砂型设计优化（根据铸件材质、尺寸自动生成最优结构）；
- 打印过程监控（实时调整粘结剂喷射量，避免砂型裂纹）；
- 质量预测（通过 AI 算法预判铸件可能出现的缺陷，提前调整工艺）。
3. 多材料复合打印：拓展应用边界
未来设备可实现 “砂子 + 金属粉末” 复合打印，在砂型关键部位（如浇注口）打印耐高温金属涂层，适配钛合金、超高强度钢等难熔合金铸造，拓展在高端装备领域的应用。
七、结语：4 米级砂型 3D 打印，开启大型铸件制造新时代
针对重形制造厂机构来说 ，4 米级玄幻砂型铸造 3D 彩打机已并不是 “技术设备尝鲜”，就是 “大幅提升价格影响力的须得品”—— 它打烂经典生产技术的外形尺寸与定期制约，实现目标 “玄幻化 + 更复杂 + 控制成本费” 的什么是四大提升。
3DPTEK-J4000 等机器设备的商业地产化趴地，为车、空航航天工业园、工业园机制等领域出具了 “从设计的到铸件” 的迅猛通路。的前景，随之 6-10 米级机器设备的研发团队及 AI 方法的重构，中大型铸件制造出将步入 “全数字8化、零偏差、浅绿色化” 的新价段，而领先的布置该方法的企业公司，将在领域行业竞争中侵占任何时候好处。
